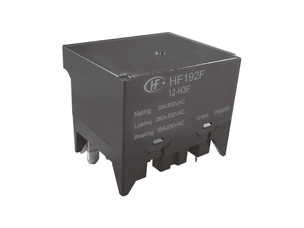

宏发继电器HF192F是一款专为太阳能光伏发电系统逆变器设计的功率继电器……
产品详情
宏发继电器HF192F是一款专为太阳能光伏发电系统逆变器设计的功率继电器。它具备55A的触点切换能力和260A的载流能力，确保了在各种恶劣环境下的稳定运行。
同时，该继电器还采用了整机施加线圈保持电压的设计，有效节省了电力损耗。其F级绝缘等级和RoHS合规性，更是保证了产品的安全性和环保性。
以下是宏发继电器HF192F的主要参数：
| 参数名称 | 参数值/描述 |
|---|---|
| 产品型号 | HF192F |
| 应用领域 | 太阳能光伏发电用逆变器 |
| 触点间隙 | 4mm |
| 触点形式 | 未具体指明（但具备切换能力） |
| 接触电阻（初始） | 1H ≤1mΩ（通过6VDC 20A 电压下降法） |
| 触点材料 | AgNi |
| 额定负载（阻性） | 接通55A，载流260A，断开55A |
| 最大切换电压 | 800VAC/830VAC |
| 最大切换电流 | 55A |
| 最大切换功率 | 45650VA |
| 机械耐久性 | ≥1×10⁶次 |
| 电耐久性 | ≥1×10⁴次（85℃, 1s通9s断） |
| 绝缘电阻 | 1000 MΩ（500VDC） |
| 介质耐压 | 2000VAC 1min |
| 浪涌电压（线圈与触点间） | 5000VAC 1min |
| 动作时间（额定电压下） | 30ms max. |
| 释放时间（额定电压下） | 10ms max. |
| 线圈温升 | ≤70K（触点负载260A，线圈额定电压激励100ms后降低至保持电压，环境温度85℃） |
| 冲击振动 | 98m/s，2980m/s，210Hz~55Hz，1.0mm双振幅 |
| 湿度范围 | 5%~85%RH |
| 温度范围 | -40℃~85℃（线圈额定电压激励100ms后降低至保持电压） |
| 引出端方式 | 印制板式 |
| 重量 | 约320g |
| 封装方式 | 防焊剂型 |
| 额定线圈功率 | 约3W |
| 保持电压 | 约40%100%UN（环境温度25℃），50%60%UN（环境温度85℃） |
| 额定电压VDC | 6、9、12、24VDC |
| 释放电压VDC | ≤4.5、≤6.75、≤9、≤18VDC |
| 线圈电阻Ω | 7.2、10.8、14.4、28.8Ω（23℃） |
| 动作电压VDC | ≥0.6、≥0.9、≥1.2、≥2.4VDC |
| 最大电压（1）VDC | 12×(1±10%)、27×(1±10%)、48×(1±10%)、192×(1±10%)VDC |
在使用宏发继电器HF192F时，请务必注意以下几点：
PS：汉盈科技是宏发的代理商，代理宏发的全系列产品，例如继电器、低压电器、电容器等产品。
