天电 贴片 固态继电器 光耦

一、产品简介

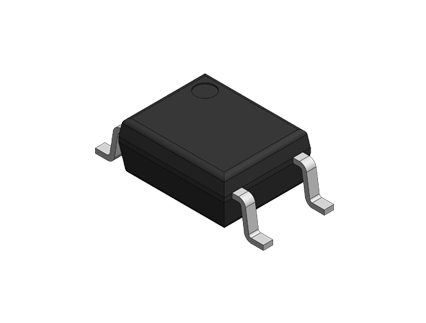

TDRM214、TDRM216 是天电光电推出SOP4 微型贴片光 MOS 继电器（PhotoMOS），超薄贴片封装适配小型化设备，输入输出隔离电压 3750Vrms，无机械触点、无弹跳、低 EMI 噪声，分 400V/600V 两种输出耐压规格，负载电流分别 0.15A、0.08A，适合精密小信号切换，广泛用于仪器、采集模块、便携设备，可替代进口贴片光 MOS，全套安规环保认证齐全。

二、核心产品特性

1. 超薄 SOP4 贴片封装 小体积表面贴装，适配全自动 SMT 产线，节省 PCB 空间，满足轻薄设备设计需求。

2. 3750Vrms 加强绝缘耐压 高低压完全隔离，满足工控、医疗、测量设备安规标准。

3. 无触点固态结构 无机械抖动、无电弧、开关噪声极低，信号切换干净，寿命远超机械继电器。

4. 两款耐压规格灵活选型 TDRM214：400V 输出，持续负载 0.15A； TDRM216：600V 高压输出，持续负载 0.08A。

5. 稳定电气性能 峰值负载电流 3A，输入驱动电流 20mA，驱动简单，MCU 可直接驱动。

6. 宽温稳定工作 标准工作温度区间 -40℃ ~ +85℃，高低温工况参数一致性好。

7. 多胶体环保版本 提供无卤黑胶、含卤黑胶两种规格；配套完整 RoHS、REACH、卤素检测报告。

8. 权威安规认证 持有 UL、VDE、CQC 官方证书，项目出货资料齐全。

三、型号核心参数对照表

四、配套可下载技术资料

产品规格书、应用设计手册； 环保文件：RoHS、REACH、卤素测试报告（无卤 / 含卤双版本）； 安规证书：UL、VDE、CQC 认证文件。

五、典型应用场景

1. 测量仪器：万用表、示波器、数据采集卡微弱信号切换

2. 工业控制：PLC 小型信号模块、传感器多路选通电路

3. 便携电子：手持检测仪、电池供电小型设备

4. 医疗设备：精密医用检测仪器低噪信号隔离

5. 通讯设备、音频切换、安防控制板
