强茂 PMSM410 贴片 桥式整流器

一、产品简介

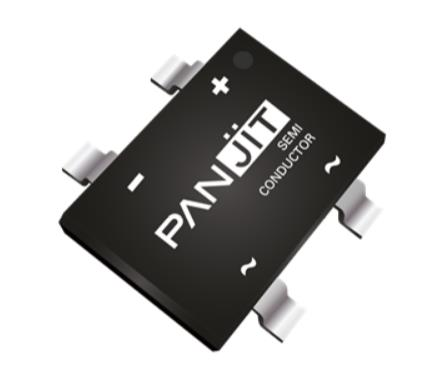

PMSM410 是强茂（PANJIT）推出的M6 封装贴片桥式整流器，采用玻璃钝化芯片工艺，具备4A 额定电流、1000V 高耐压特性，超薄贴片结构节省 PCB 空间，适配自动化贴片生产，广泛应用于 PD 快充、笔记本适配器、电视电源等消费类电源设备，是高压小体积整流场景的优选器件。

二、核心特性

1. 优质芯片工艺：采用玻璃钝化芯片结，漏电低、稳定性强、抗冲击性能优异。

2. 高电气规格：平均正向电流 4A，重复峰值反向电压 1000V，可适配高压供电回路。

3. 超薄贴片封装：M6 贴片外形，体积小巧、厚度低，适配空间受限的电源产品。

4. 高浪涌能力：抗正向浪涌电流强，可承受短时大电流冲击，提升设备可靠性。

5. 适配自动化生产：贴片引脚符合焊接标准，适配 SMT 全自动贴装，提升生产效率。

6. 环保合规：满足欧盟 RoHS 2.0 指令，同时符合 IEC 61249 无卤标准，绿色环保。

7. 低结电容：典型结电容 37pF，高频工况表现良好。

三、核心电气参数（TA=25℃）

四、机械与包装信息

· 封装形式：M6 贴片封装

· 单颗重量：约 0.38g

· 引脚标准：符合 MIL-STD-750 2026 焊接规范，可焊性优良

· 包装规格：13 英寸卷带包装，每卷 1800pcs

· 尺寸参考：整体长度 10.00~10.40mm，宽度 6.80~7.20mm，厚度 1.40~1.80mm

五、典型应用

· 快充设备：USB PD 充电器、大功率快充适配器

· 数码电源：笔记本电脑电源适配器

· 视听设备：液晶电视、显示器内置电源板

· 通用消费电源：各类小家电、小型开关电源整流回路
